简易光功率计设计实验
一、实验目的
了解光敏三极管的工作原理和使用方法及用途
二、实验内容
利用光敏三极管设计光功率计实验电路
三、实验仪器
光电技术创新综合实验仪 一台
光敏二三极管实验模块 一块
光源输出及测量实验模块 一块
连接导线 若干
四、实验原理
1、实验原理
实验原理参考图4-1。

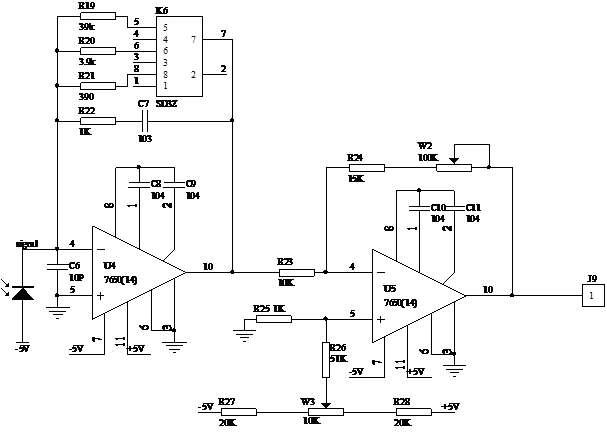

图4-1 简易光功率计电路
本实验使用光敏三极管作为探测器，级7650作I/V变换用。第二级起反向的作用，输出信号直接供电压表使用。可以根据电压表的显示范围适当调节W2，K6起到一级电压放大倍数换挡调节的作用。
五、实验注意事项
1、连线之前要保证电源关闭；
2、打开电源之前，将“电源调节”旋钮逆时针调至最小值；
3、若照度计、电流表或电压表显示为“1＿”时说明超出当前量程，应选择合适的量程再测量；
4、严禁将任何电源对地短路。
六、实验步骤
光功率计设计实验
1、打开实验箱电源，调节照度计“调零”旋钮，至照度计显示为“000.0”为止，关闭实验箱电源；
2、J7、J8分别连接实验箱上的光电二极管结构件黄、蓝插孔，同时将套筒红、黑插孔与照度计红、黑插孔相连；
3、打开实验箱电源，调节光照使光照强度为0，即照度计显示为0，按下模块上的开关K1和K5，同时保证其余开关都弹起，调节W3使J9点电压为0；
4、按“照度加”按钮，增加光照强度，用示波器观察J9的波形。（照度增加J9点电压增大，调节W2、J9点电压会跟着发生变化，K6开关的F,S,T分别代表输出电压放大倍数的高，中，低三档）；
5、J7、J8分别连接实验箱上的光电三极管结构件黄、蓝插孔，同时将套筒红、黑插孔与照度计红、黑插孔相连；
6、重复步骤3和4；
7、将“电源调节”旋钮逆时针旋至不可调位置，关闭实验箱电源。
二次开发实验

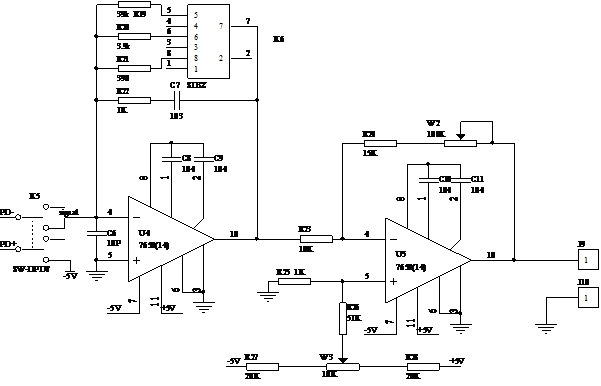

（1）利用二次开发实验模块自行搭建电路，电路如图4-2所示；
（2）参考电路原理图自行进行调试；
图4-2
（3）参考简易光功率计实验的实验步骤进行二次开发实验，观察实验现象是否和模块实验现象一致。
七、思考题
1、分析光电二极管和光电三极管特性的区别。
2、还有哪些设计光电报警电路的设计思路？
