光控语言电路设计实验
一、实验目的
了解光敏三极管的工作原理和使用方法及用途
二、实验内容
利用光敏三极管设计光控语言电路
三、实验仪器
光电技术创新综合实验仪 一台
光敏二三极管实验模块 一块
光源输出及测量实验模块 一块
连接导线 若干
四、实验原理
1、实验原理
实验原理参考图3-1。

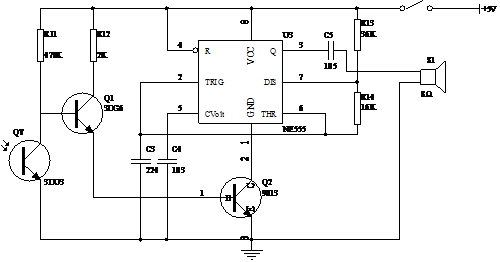

图3-1光控语言电路
本实验采用光敏三极管作为光敏器件，首先无光情况下，合上开关K3，三极管3DG6导通，Q2导通，这个时候定时器1脚电平拉低，NE555开始工作，3脚输出脉冲驱动扬声器发出声音。
当有光的情况下，Q1的基极电平被拉低，Q2不导通，此时定时器的1脚电平不确定，器件无供电回路，NE555不工作，扬声器不工作。
五、实验注意事项
1、连线之前要保证电源关闭；
2、打开电源之前，将“电源调节”旋钮逆时针调至最小值；
3、若照度计、电流表或电压表显示为“1＿”时说明超出当前量程，应选择合适的量程再测量；
4、严禁将任何电源对地短路。
六、实验步骤
光控语言实验
1、打开实验箱电源，调节照度计“调零”旋钮，至照度计显示为“000.0”为止，关闭实验箱电源；
2、J5、J6分别连接实验箱上的光电三极管结构件黄、蓝插孔，同时将套筒红、黑插孔与照度计红、黑插孔相连；
3、打开实验箱电源，将光源颜色选为白光，按下模块上的开关K1和K3，同时保证其余开关都弹起；
3、按“照度加”按钮，听扬声器的发声情况；
4、按“照度减”按钮，听扬声器的发声情况；
5、将“电源调节”旋钮逆时针旋至不可调位置，关闭实验箱电源。
二次开发实验
（1）利用二次开发实验模块自行搭建电路，电路如图3-2所示；
（2）参考电路原理图自行进行调试；
图3-2
（3）参考光控语言实验的实验步骤进行二次开发实验，观察实验现象是否和模块实验现象一致。
