冷却空气的蒸发器都是以制冷剂在管内蒸发直接冷却空气的，按照空气的运动状可以分为自然对流和强制对流两种形式。
自然对流形式常用于冰箱、冷藏柜、冷藏车、冷藏库等处。例如冷藏库多采用安装在顶棚下或墙壁的排管冷却库内空气，排管为光管或片距6～12 mm的肋管。采用氨制冷系统时，多为满液式或循环式；采用氟系统时，多为非满液式或循环式。由于空气侧为自然对流，所以这种冷排管的传热系数很低。光管K＝14 W/m2k，肋片管K＝5～10 W/m2k。

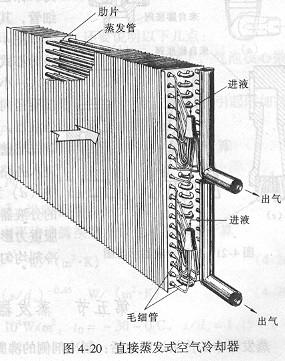

为增强传热，在间冷式冰箱的冷冻室、空调机组、冷藏库及除湿机等处多采用强制对流式的直接蒸发式空气冷却器。如图为空调用强制对流直接蒸发式空气冷却器构造示意图。来自节流装置的低压制冷剂湿蒸汽通过分液器分成多通路，吸热蒸发后为气态制冷剂，汇集到集管中流出；而空气以一定流速从肋片管的肋片间掠过，将热量传给管内流动的制冷剂，温度降低。直接蒸发式空气冷却器一般由4～8排肋管组成，管材为φ7～12 mm的铜管，外套连续整体铝片。强制对流比自然对流蒸发器传热效果好、结构紧凑，应用广泛。
分液器和分液管是保证将液态制冷剂均匀分配给直接蒸发式空气冷却器各通路的主要部件。由于液态制冷剂流经膨胀阀降压后，呈气液两相状态，处理不当，则导致各通路分液不均；为了解决此问题，除在膨胀阀后设置分液器增强气液混合以外，还设置等长度的分液管，增加各通路阻力，保证各通路分液均匀。分液管为内径很小的毛细管，其尺寸选择可参见表4-5。

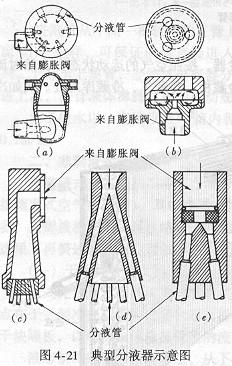

右图为五种常见的分液器示意图。图中（a）是离心式分液器，来自膨胀阀的制冷剂沿切线方向进入一小室，充分扰动后的气液混合物从小室顶部沿径向流出，到各分液管。（b）、（c）是碰撞式分液器，来自膨胀阀的制冷剂以高速进入分液器后，首先与壁面碰撞，形成均匀的气液混合物，然后再进入各路分液管；（d）、（e）是降压式分液器，其中（d）为文氏管形，压力损失较小，这种类型的分液器是使制冷剂首先通过缩孔，增高流速，克服重力影响，以达到气液充分混合，从而保证制冷剂均匀地分配入各分液管。分液器多为垂直安装，也可以水平安装。http://www.zhpct.com
