干式壳管蒸发器详情概览

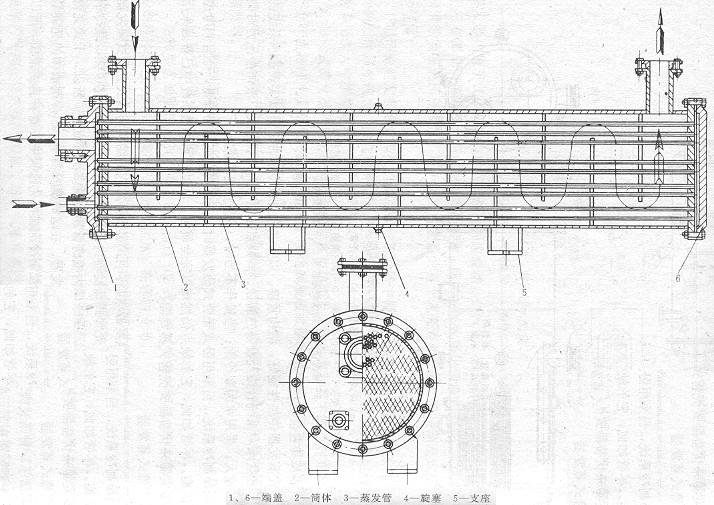

构造与满液式相似，主要区别在于：制冷剂在管内流动，被冷却液体在管外流动。所以干式壳管式蒸发器实际上就是管内蒸发的卧式壳管式蒸发器。在这种蒸发器中，制冷剂的充注量很少，大约为管组内部容积的35～40％，而且制冷剂在汽化过程中不存在自由液面，所以称为干式蒸发器。

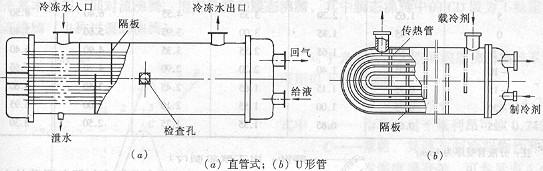

干式壳管蒸发器按管组的排列方式不同可分为直管式和U形管式两种，如图所示。直管式可以采用光管或具有多股螺旋形微内肋的蒸发管作为传热管。由于载冷剂侧的对流换热系数较高，所以一般不用外肋管。由于随着制冷剂沿流动时蒸汽含量逐渐增加，所以后程的管数应多于前程，以满足蒸发管内制冷剂湿蒸汽比容逐渐增大的需要。
U形管式干式蒸发器，传热管为U形管，从而构成制冷剂为二流程的壳管式结构。U形管式结构可以消除由于管材热胀冷缩而引起的内应力，且可以抽出来清除管外的污垢。两者，制冷剂在蒸发器中始终沿着同一管道流动而还会相互混合，因而传热效果较好。
优点：
（1）充液量少，为管内容积的约40％；
（2）制冷剂在一定流速下（4 m/s），可以保证润滑油返回压缩机；
（3）载冷剂在管外，冷损失小，并减少冻结的危险；
（4）传热效果好。K＝500～550。http://www.zhpct.com
