【技术支持】用户必知的两箱式冷热冲击试验箱吊篮移动装置设计方法

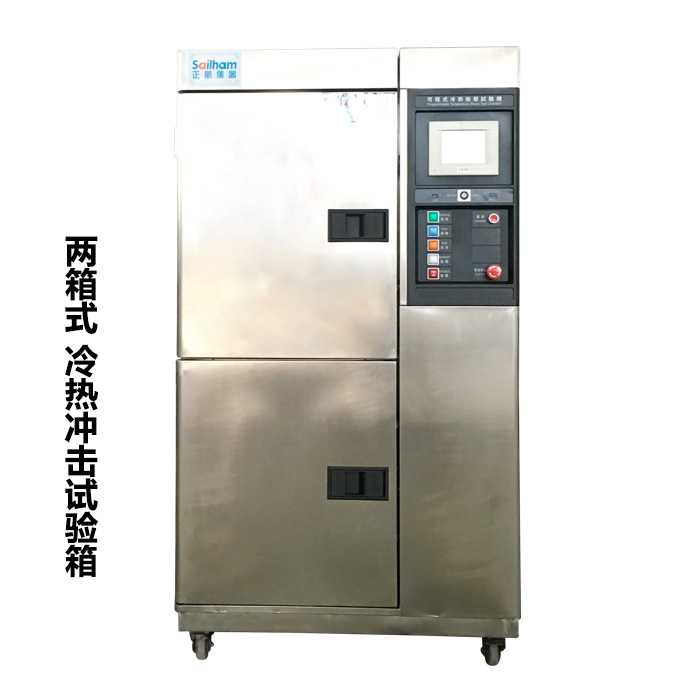

☎ 两厢式冷热冲击试验箱能模拟高温与低温之间的瞬间变化环境， 用于确定装备在经受周围大气温度的急剧变化时， 是否产生物理损坏或性能下降，在进行冲击试验时， 只需通过吊篮将测试件移动至相应的工作室即可。
☎ 主要介绍了吊篮移动装置设计， 采用气动装置作为动力源， 可以满足温度冲击试验测试件自动转换工作室的需求。
☎ 两厢式冷热冲击试验箱的应用范围越来越广， 是航空、汽车、家电和科研等领域必备的测试设备， 考核和确定检测仪器、机械、电工和电子产品整机，以及零部件等在进行高低温冲击试验后的参数及性能， 适用于飞机飞行暴露、空运－沙漠暴露和陆运或空－寒冷暴露[1-2] 等环境。
☎ 两厢式冲击试验箱冲击工作时， 只需通过吊篮将测试件移动至相应的工作室即可， 这种结构限度地减小了冷热冲击时的热负荷， 缩短了温度恢复时间， 也是较可靠、节能的一种冷热冲击方式， 消除了因外部空气进入而导致的结霜问题， 凭借保持稳定环境的机构实现了长时间无除霜运转。
☎ 两箱式冷热冲击试验方式若在两台试验设备上进行， 难以避免环境气候对试验样品的影响， 以及由于移动而损坏样品， 而且试验工作量大， 影响试验结果的重复性、再现性和准确性。
☎ 为了保证试验的稳定性， 必须有一套良好的吊篮移动装置，下面就对吊篮移动装置的工作原理进行阐述， 并对各组成部件进行深入的分析。
☎ 吊篮移动装置的工作原理
☎ 两厢式冷热冲击试验箱的上部是高温试验区， 下部是低温试验区， 试验样品装在吊篮上， 由气缸控制上下移动。
☎ 当进行高温试验时， 通过气源三联件调好气压后，三位五通电磁阀接通， 气缸轴向下移动， 带动吊篮向上移动， 利用气缸的拉力使吊篮的下部与箱体隔板压紧， 达到密封效果。
☎ 当进行低温试验时， 三位五通电磁阀换向， 气缸轴向上移动， 吊篮由重力向下降落， 利用吊篮的重力与箱体隔板压紧， 达到密封的效果，气缸上部带有感应器， 感应器可以感应到气缸里面活塞的位置， 从而调节感应器的位置，就可以调节气缸轴的伸出距离， 也就可以调整吊篮向下移动时压在箱体隔板上的压力， 并可以防止钢丝绳松动。
☎ 与其他技术方案的对比
◆ 常规的两厢式冷热冲击试验箱吊篮移动装置， 气缸安装在吊篮底下的高温槽或低温槽内， 气缸轴与吊篮底板通过接头连接，吊篮密封装置安装在上下板的侧面， 由气缸直接来驱动吊篮上下移动。
◆ 当气缸轴向下移动到指定位置时， 吊篮上板的侧面密封装置与高低温槽隔板压紧形成密封； 当气缸轴向上移动到指定位置时， 吊篮下板的侧面密封装置与高低温槽隔板压紧形成密封。
◆ 常规的两厢式冷热冲击试验箱直接采用气缸来驱动吊篮上下移动， 气缸必须安装在吊篮底下， 吊篮底下可能是高温环境或低温环境， 对气缸的性能要求较高，气缸的安装维护较难； 吊篮密封装置安装在侧面，密封效果较差， 拆装较难。
☎ 本文设计的两厢式冷热冲击试验箱吊篮移动装置由气缸驱动， 采用汽缸、钢丝绳和滚轮的配合来拉动吊篮进行温度冲击试验。
☎ 气缸装在高低温区的外面， 通过钢丝绳与吊篮连接， 只需选择通用的气缸就能实现驱动， 气缸的安装更换极为方便； 吊篮的上下封板装有硅胶密封条， 硅胶密封条通过拉铆钉后涂密封胶固定， 密封性能好， 安装维护方便。
☎ 详细设计
◆ 两厢式冷热冲击试验箱吊篮移动装置主要由驱动装置、密封装置、样品架组件等部件组成， 各部件的合理组合， 构成一套良好的移动装置；从一个工作室转换到另一个工作室的转换时间小于10 s 。
☎ 驱动装置
◆ 驱动装置是由气缸、滚轮、钢丝绳、气源三联件、三位五通电磁阀和一些气动配件组成。
◆ 利用气源三联件调节好气压后， 通过三位五通电磁阀控制气缸上下移动， 气缸顶端与钢丝绳连接， 钢丝绳另一端通过滚轮与吊篮顶上固定， 各部件的合理组合， 形成了一套驱动装置。
☎ 底部密封装置
◆ 底部密封装置作为吊篮底部的密封， 通过气缸的拉力与箱体隔板形成密封底部密封装置的组成和顶部密封装置相同。
◆ 底部密封装置安装在低温室内， 低温几乎对所有的基体材料都有不利的影响， 所以底部密封装置所用的材料必须满足低温环境的使用要求。
☎ 样品架组件
◆ 样品架组件是由样品架、立柱、导轨组成，立柱把顶部密封装置和底部密封装置连成一体， 导轨挂在立柱上， 上下位置可以调节， 样品架放在导轨上。
◆ 做试验时把试验样品放到样品架上， 根据需要可以调节导轨的高度。
☎ 结束语
◆ 本文设计的两厢式冷热冲击试验箱吊篮移动装置实现了样品的自动移动， 提供了一个稳定的试验空间。
◆ 吊篮移动装置的配件少， 安装维护方便， 密封性好， 构造成本低。
◆ 经长期使用后， 驱动装置和密封装置的性能依然良好， 为设备的维护、维修节省了大量的成本。
◆ 本文设计的两厢式冷热冲击试验箱吊篮移动装置为上下移动式， 此装置也适用于左右移动的吊篮， 可以满足各行业不同等级的温度冲击试验要求。
