✿ 研发一种具有高度、宽温度规模、多通道的温湿度测量设备来满意环境试验设备校准的需求。
✿ 一起为减轻检查人员的劳动强度，在满意测量请求的前提下，依据国家的有关规范规范，规划了一套专用的校准软件，将校准进程程序化、规范化、自动化，这也是当今计量技能的发展方向之一。
✿ 目前国内计量有些所运用的这类规范设备大致有两种解决计划：一种是直接选用现成的数据收集器如Agilent34970A及其配套的收集卡，或许选用keith1ey2700数字多用表和其配套的收集卡构成高精度多通道收集体系；这种计划测量度高，可靠性好，可是本钱高。
✿ 另一种计划是自行研发多通道的温湿度收集设备。
✿ 这些年，跟着高精度Ain变换器材报价的不断降低以及Ain变换器材功用的不断完善，使研发便宜的多通道、疾速、高精度温湿度收集体系成为可能。

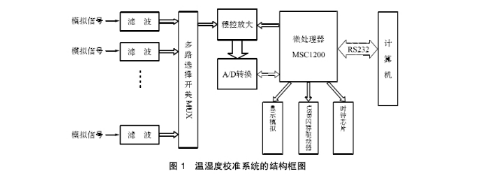

✿ 首要包含几个模块：温度、湿度传感器，由MSC1200构成的温湿度收集电路、电源、按键以及显现电路、时钟电路、USB闪存驱动器模块、RS232通讯电路等。
✿ 体系底层电路的功用首要包含：温湿度信号收集及其有关处理，实时显现温湿度信息，日期时刻信息，USB闪存驱动器文件存储信息等。
✿ 温度、湿度传感器的挑选温度传感器有许多种，常用的有热电偶、热电阻、热敏电阻、集成电路温度传感器如18B20等，作业原理各异，测量规模和测量度也各不一样。
✿ 本体系别离选用热电偶和热电阻作为温度传感器，热电阻用于300℃以下的高度测量，热电偶的测量度尽管不如热电阻，但它具有更宽的测量规模，在高温环境下很适用，因为它们都归于ITS90温标中引荐运用的温度传感器，因而具有极好的通用性和互换性。

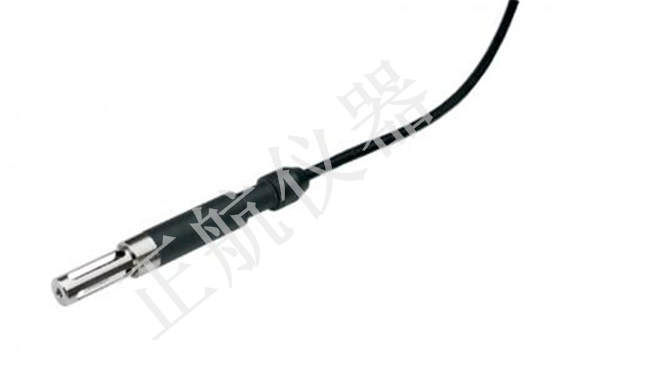

✿ 湿度测量一般选用干湿球的方法，但考虑到这种方法操作费事，故选用专用的湿度传感器选用具有数字接口的湿度传感器，能够便利地与单片机通讯，简化硬件的规划。

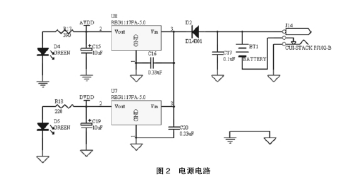

✿ 电源电路
✿ 因为Anc的模仿电源Avnn和数字电源nvnn是别离的，能够独自供电，且电压的作业规模为2.7一s.2sv。
✿ 模仿电源和数字电源别离设置能够使Avnn不受nvnn电源卜的再生信号的搅扰所以，规划中选用的是两个ASM1117三端集成稳压模块别离给MSC1200的模仿有些和数字有些供电。供电电压9V电源电路如图2所示。
✿ 模仿信号收集电路
✿ 美国德州仪器公司(TEXAS INSTRUMENTS)推出了一种带24位A/D变换器的微处理器MSC 1200,具有一些增强特性，格外合适测量高度的温度、压力传感器等输出的弱小信号。
✿ 功用强、功用好，是MSC1200单片机的长处，它集成了一个增强型8051内核，有8路24位低功耗(4 mW),A/D变换；一路8位电流输出DAC,20个中止源；16位PWM；全双工DART(并兼容有SPI功用)；中止方法电流小于0.1A；比规范8051内核履行速度快3倍且全兼容；片内集成4K或8K字节FLASH，并且FLASH可定义为程序分区与数据存储分区，给规划带来非常大的灵敏性；片内SRAM也多达256字节；选用TQFP-48小型封装。
✿ 因为具有如此高的模仿和数字集成度，对请求小体积、高集成度和测量而言，MSC1200为抱负的结合挑选。
✿ MSC1200内部包含完好的前向通道，有多路开关，能够挑选差分输人的方法具有4路差分信号接人；或许挑选单端对地输人的方法可接人8路输人信号。
✿ 还能够挑选运用缓冲器，它的内部扩大器为可编程增益扩大(PGA)，能挑选增益值(在1128之间可调)。
✿ 这么一来，关于一些输出弱小信号的传感器来说就对比便利它们能够直接接人MSC 1200的输人端，无须在电路中再添加中心的扩大环节，这关于体系规划是非常有利的。
✿ 此外，MSC 1200内部通道构造框图的AiD变换器为24位高分辨力},-o AiD变换器，还具有三种数字滤波方法可供挑选。
✿ 此外，内部还包含一路可编程输出的电流型DAC，可作为热电阻测量电路的恒流源，这些是完结测量体系的必需有些。
✿ 这么，体系需求的外围电路很少，整机构造显得反常简练在模仿信号输人方面，MSC 1200能够直接取得由传感器传来的低电平差分信号或单端信号。
✿ 其ADC在数据输出速率为10 Hz时能够得到22位的有用分辨力，本体系可衔接的温度传感器类型包含热电阻和热电偶，热电偶自身发生热电势可直接与输人端相连，热电偶的冷端温度由MSC 1200内部的温度传感器测得。
✿ 而热电阻则是经过MSC1200的IDAC供给的恒流源，将电阻信号变换为电压信号来进行测量。
✿ 在数字功用方面，MSC1200的内核与8052微处理器的内核彻底兼容，使其具有杰出的兼容性和很强的数据处理才能。
✿ 并且它是优化了的8051内核，即在一样的时钟频率下，它运转速度比规范的8051单片机快3倍，因而，运用较低的外部时钟频率就可取得与规范的8051单片机一样的功用。这不只降低了体系噪声和电源功耗，并且还提高了体系的处理才能。
✿ MSC1200的Flash存储器具有在体系(ISP)编程的功用这不只拓展了器材的用处、缩短了体系调试周期，并且使前期的规划开发进程愈加便利灵敏，还节省了仿真器和烧写器的投人，简化了设备的现场保护和晋级作业，在后期使用中也具有很大的灵敏性和可晋级拓展性。✿ 分辨力的点阵液晶显现器，该显现器自带多种GB2312一二级简体汉字，具有汉字、ASCII码、点阵图形和改变曲线同屏显现功用，到达令人满意的显现作用，使体系具有较好的人机界面。
