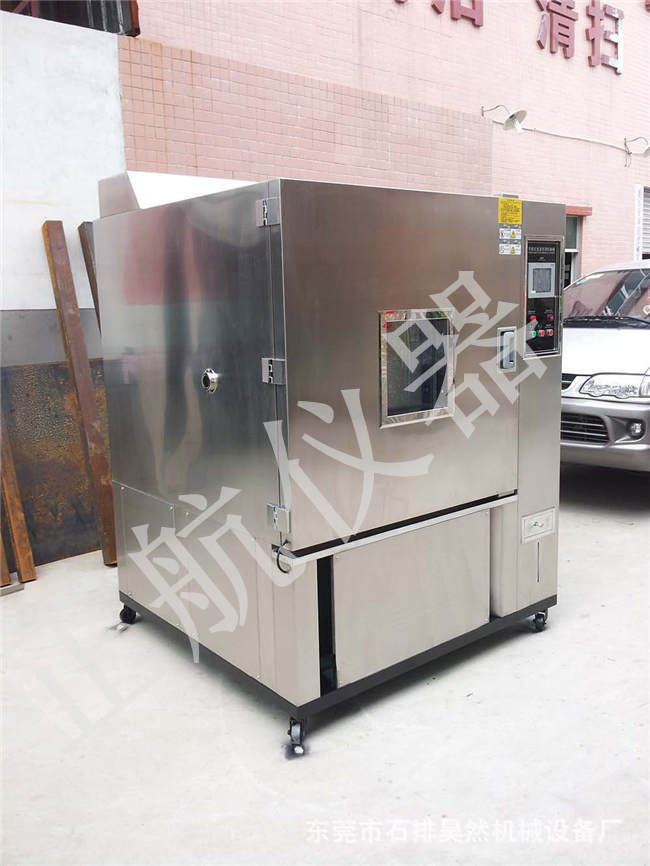

☀ 恒温恒湿试验箱制冷系统高低压压力控制器如何工作?

の 将高压压力控制器及低压压力控制器组合为一体即成为高低压压力控制器。现以四型高低压压力控制器为例进行说明。

の 四型高低压力控制器(波纹管压力继电器)结构原理图和接线图，A左边为低压控制部分，右边为高压控制部分高、低压各有自己的电路和触点，起不同的控制作用。

の 低压气体通过毛纫管传至低压波纹管，若低压气体的压力大于调定值时，由波纹管的弹力通过传动芯棒和传动扦，传动到微动开关的按钮上，并使其按下而电路闭合，压缩机正常运转。

の 若吸气压力低于调定值时，则调节弹簧的张力克服波纹管的弹力，把传动芯棒拈起，解决传动杆对微动开关的压力，再由开关的张力使按钮抢起，于是电路断开，压缩机停止运转。

の 高压气体通过毛纫管进入高压波纹管，当其压力小于调定值时，调节弹簧的压力大于气体压力，将传动螺丝钉抬起并解除传动杆对微动开关的压力微动开关的按钮靠自身弹力抬起，使电路闭合，压缩机正常运行。

の 如果压缩机排汽压力超于调定值时，高压波纹管上的压力通过传动螺丝钉和传动杆压下按钮，使电路断开，压缩机停止运行。

の 压力控制器的压力控制值可通过转动压力调节盘来调节以低压为例，当顺时针转动压力调节盘时，调节弹簧压缩，弹力增加，控制的低压额定值就增高，逆时针旋转时，则压力降低。

の 薄膜按键开关简称薄膜开关，用作恒温恒湿试验箱器的电子控制开关。

の 薄膜开关是由多层薄膜与薄板粘合而成，外观呈薄片状，在其表面上设置了若干个密封的、经按动而导通的按键开关。

の 当手指没有按动薄膜开关键位时，隔离层把顶层与底层两个导电触点分开，开关断开。当手指按动薄膜开关键位时，由于薄膜的轻微变形而使两个触点吸合，当手指离开键位后，由于薄膜的回弹性，又使顶层和底层两个导电触点分开，从而使开关断开薄膜开关是一种无自锁的按动开关。

☀ 自动空气断路器有何种功能?

の 自动空气断路器既可作为电源开关，又同时具有自动保护的功能。
