高低温试验箱原理介绍
高低温试验箱将制冷剂压缩成高压高温气体后送入冷凝器，在其中冷凝成液体同时向室外散热，然后经干燥过滤器和毛细管(或膨胀阀)进入蒸发器，在其中蒸发吸热，转变为过热蒸气，再被高低温试验箱吸入进行压缩。制冷循环是指蒸发器在室内，制冷剂在室内蒸发吸热，从而降低室内温度的循环。制热循环是通过四通换向阀改变制冷剂的流动方向，使制冷剂在室外蒸发吸热，在室内冷凝散热，从而提高室内温度的循环。

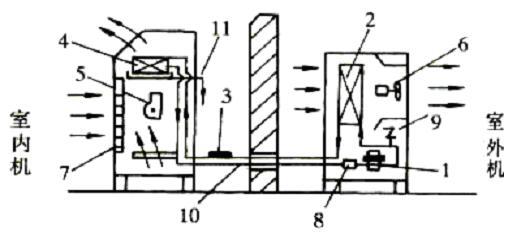

分体式高低温试验箱的组成系统示意图
1-高低温试验箱2-冷凝器3-毛细管4-蒸发器5-离心风机6-轴流风机
7-过滤网8-分离器9-压力保护开关10连接管11-排水管
通过该实验，掌握分体式高低温试验箱的工作原理，以及各部件的作用，了解高低温试验箱正常运行的标记，测量高低温试验箱的各参数，分析冷凝压力变化时对高低温试验箱各参数的影响，以及制冷剂增加或减少对系统的影响。
