可控振荡器电子鸟设计实验
一、实验目的
加深了解光敏电阻的工作原理及应用性
二、实验内容
可控振荡器电子鸟设计实验
三、实验仪器
光电技术创新综合实验仪 一台
光敏电阻实验模块 一块
光源输出及测量实验模块 一块
连接导线 若干
四、实验原理
1、实验参考原理

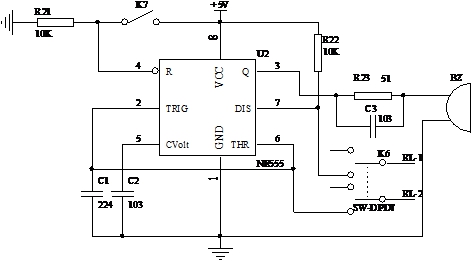

图4-1 可控振荡器电子鸟电路
其工作原理是：手控电子鸟电路的振荡是通过控制555的复位端4实现的，拨位开关K7拨向左端，4端接高电平，电路产生振荡输出音频信号，扬声器发声，K7拨向右端，4端断开，电路停止工作。
光敏电阻的电阻值随着光照强弱变化而变化，光线越强，电阻值越小。电路中555芯片与电阻R22、RL及电容C1组成无稳态振荡器，振荡频率为f=1.43/[(R22+2RL)*C1]，显然照在RL上的光线越强，RL阻值越小，振荡频率f就越高。调节光源调节单元的“照度加”或“照度减”旋钮，以改变投射到RL上的光线强度，只要你掌握得好，蜂鸣器就能模拟出忽高忽低、变幻无穷、非常逼真的多种“鸟鸣声”，且指示灯LED亮。
五、实验注意事项
1、打开电源之前，将“电源调节”旋钮逆时针调至底端；
2、实验操作中不要带电插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，方可打开电源进行实验；
3、若照度计、电流表或电压表显示为“1＿”时说明超出量程，应改为合适的量程再测试；
4、严禁将任何电源对地短路。
六、实验步骤
可控振荡器电子鸟设计实验
1、打开实验箱电源，调节照度计“调零”旋钮，至照度计显示为“000.0”为止，关闭实验箱电源；
2、J7、J8分别连接实验箱上的光敏电阻结构件黄、蓝插孔，同时将套筒红、黑插孔与照度计红、黑插孔相连；
3、打开实验箱电源，按下开关K1和K6，K7拨向左端，同时保证其余开关都弹起；
4、调节光照强度，听蜂鸣器声音变化，用示波器观察蜂鸣器正端波形（或R23左端波形）；
5、将“电源调节”旋钮逆时针旋至不可调位置，关闭实验箱电源。
二次开发实验
（1）利用二次开发实验模块自行搭建电路，电路如图4-2所示；
（2）参考电路原理图自行进行调试；

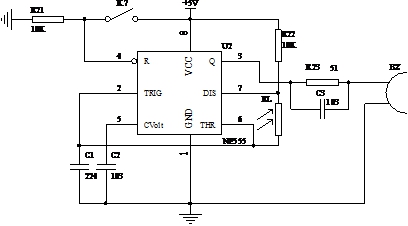

图4-2
（3）参考可控振荡电子鸟实验的实验步骤进行二次开发实验，观察实验现象是否和模块实验现象一致。
