简单暗激发光控调光电路设计实验
一、实验目的
加深了解光敏电阻的工作原理及应用性
二、实验内容
简单的暗激发光控调光电路设计实验
三、实验仪器
光电技术创新综合实验仪 一台
光敏电阻实验模块 一块
光源输出及测量实验模块 一块
连接导线 若干
四、实验原理
1、实验参考原理

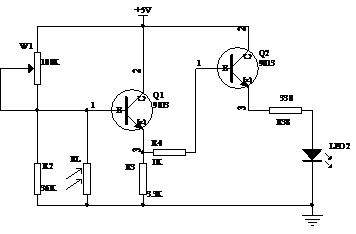

实验参考原理图如2-1：
图2-1 简单暗激发光控调光电路图
其工作原理是：电路接通后，改变照射到光敏电阻上的光强，当光强发生变化时，光敏电阻的阻值跟着发生变化，导致Q1三极管的基极电压也随光强发生变化，致使后极的Q2三极管的基极电流发生变化，从而使发光二极管的亮暗情况发生变化。
五、实验注意事项
1、打开电源之前，将“电源调节”旋钮逆时针调至底端；
2、实验操作中不要带电插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，方可打开电源进行实验；
3、若照度计、电流表或电压表显示为“1＿”时说明超出量程，选择合适的量程再测量；
4、严禁将任何电源对地短路。
六、实验步骤
暗激发光控调光实验
1、打开实验箱电源，调节照度计“调零”旋钮，至照度计显示为“000.0”为止，关闭实验箱电源；
2、J7、J8分别连接实验箱上的光敏电阻结构件黄、蓝插孔，同时将套筒红、黑插孔与照度计红、黑插孔相连；
3、打开实验箱电源，将光源颜色选为白光，按下模块上的开关K1和K3，同时保证其余开关都弹起；
4、调节W1和光源光强，使LED2处于发光状态；
5、按“照度加”按钮，观察LED2发光强度变化情况；
6、按“照度减”按钮，观察LED2发光强度变化情况；
7、将“电源调节”旋钮逆时针旋至不可调位置，关闭实验箱电源。
二次开发实验

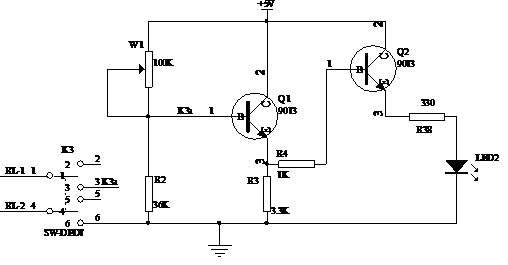

（1）利用二次开发实验模块自行搭建电路，电路如图2-2所示；
（2）参考电路原理图自行进行调试；
图2-2
（3）参考暗激发光控调光实验的实验步骤进行二次开发实验，观察实验现象是否和模块实验现象一致。
