冷热冲击试验机制冷系统的管道怎样焊接?
冷热冲击试验机制冷系统管道的焊接可采用电焊、银钎焊、铜焊等，紫铜管与无缝钢管都适用。
冷热冲击试验机制冷系统紫铜管的焊接采用银钎焊，因为银钎在焊接时温度低，焊料的流动性能好。常用银钎料牌号为LAg45，含银星为45％，其余为铜PM焊剂为XH4210，在没有银钎焊的条件下，也可以采用铜焊，铜焊的焊接强度比较高，但由于铜焊所需的温度高，容易引起紫铜管的氧化变质，使管于的强度下降，所以铜焊时应注意掌握温度。

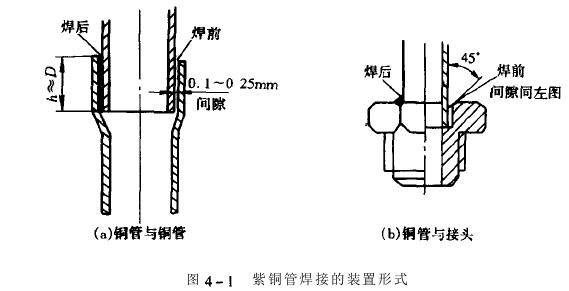

相同直径紫铜管的对焊，应采用插入焊的结构形式，见图4—1。紫铜管的一端用钢冲模冲成扩口，将接头部分内外表面用砂布擦亮，并插入扩口内压紧，以免焊接时焊料从间隙流进管内，焊接时将管子垂直安故。

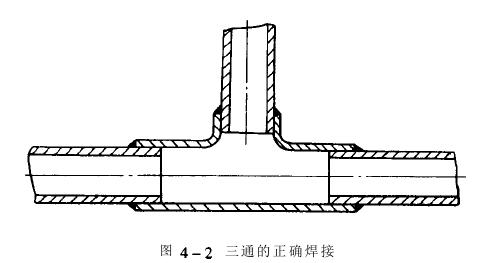

如果要连接三通管，则应预制三通接头，应按图4—2所示的方式焊接。
无缝钢管一般采用电焊，不宜采用气焊，因为气焊的应力难于俏除，可采用对接方式进行焊接加图4—3所示。管口应事先加工成适当的坡口才可以进行焊接。焊料为低碳焊条，材料的牌号：气焊—08钢气焊条，电焊——结422或426管路焊接后，经检漏发现有渗漏点时应进行补焊，补焊时应注意：
1，不可在管路系统内有压力存在的情况下进行补焊，否则操作既不安全，补焊质量也不好。
2，补焊前要清除表面的油漆、锈层，并用砂布棕序。
3，原为铜焊的可用银钎料补焊，能达到满意的质量要求。原为银钎焊的应用银钎焊进行补焊；磷铜焊的只能用磷铜焊科进行补焊；银钎焊也只能用锡合金补焊。http://www.zhpct.com
