电动机快速故障诊断方法

电动机快速故障诊断方法

( 1） 电动机故障及其监测参数：

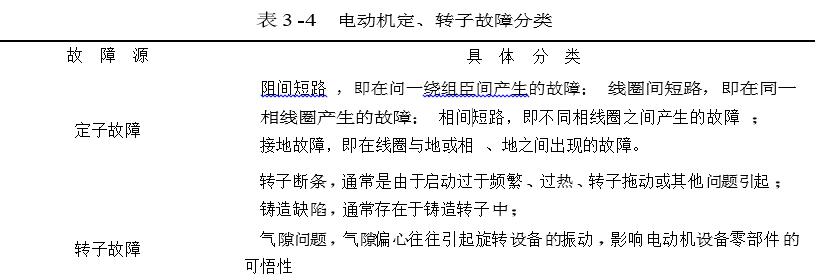

电动机的主要故障包括定子故障和转子故障，其中定子故障有四种基本类型，而转子故障有三种基本类型，具体内容可参见表3 -4。

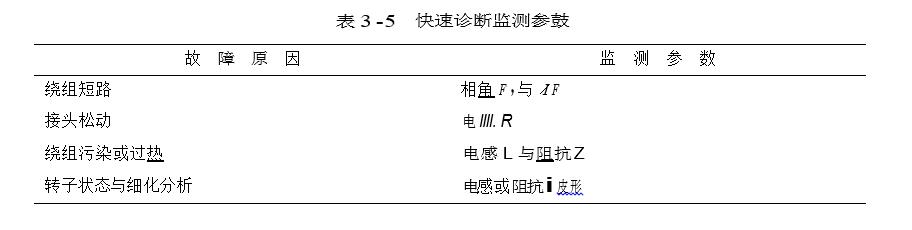

不同的故障源可以通过不同的监测参数来辨别 ，具体内容可参见表3 -5

( 2 ） 故障区分方法：

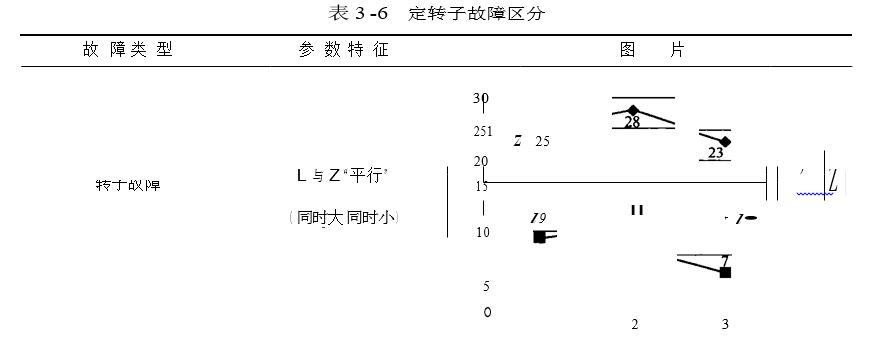

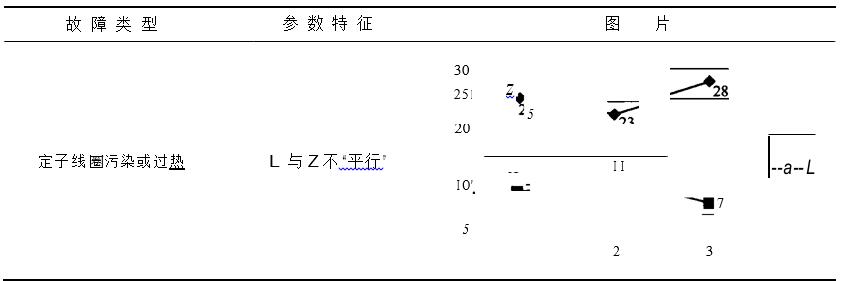

①  快速区分定子／转子故障 电感和阻抗的对应关系可以反映转子的详细电磁特性，具体内容可参见表3 -6。

②  快速区分短路类型：

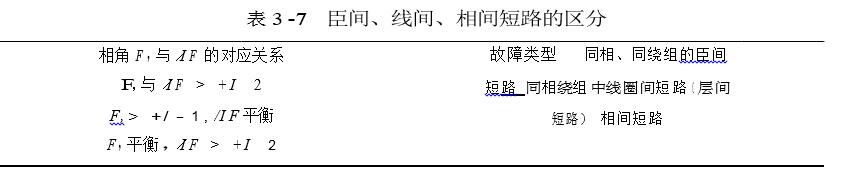

快速区分臣间 、线间、相间短路的方法如表3 -7 所示。

③转子电磁特性评估：

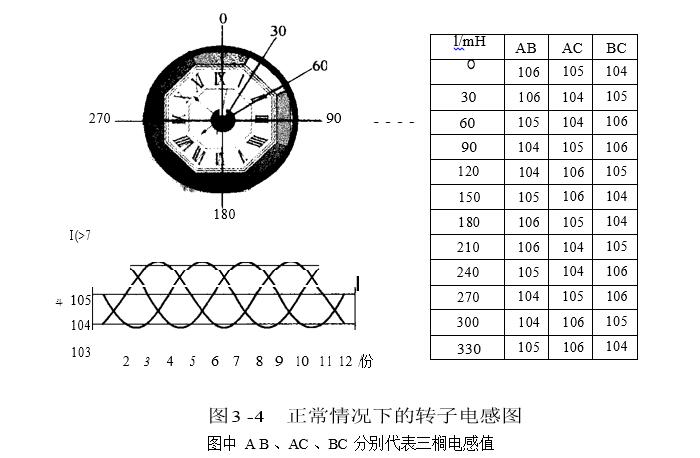

将转子一周看成时钟的12 等份 ，在每个位置分别测试每相的电感量L ，利用Excel得出以下图形 ，电感波形应为主相电压的同步波形且接近正弦披 ，如图3-4  所示。

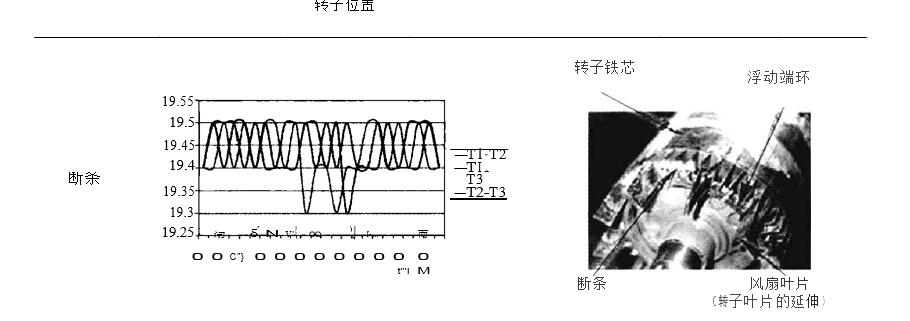

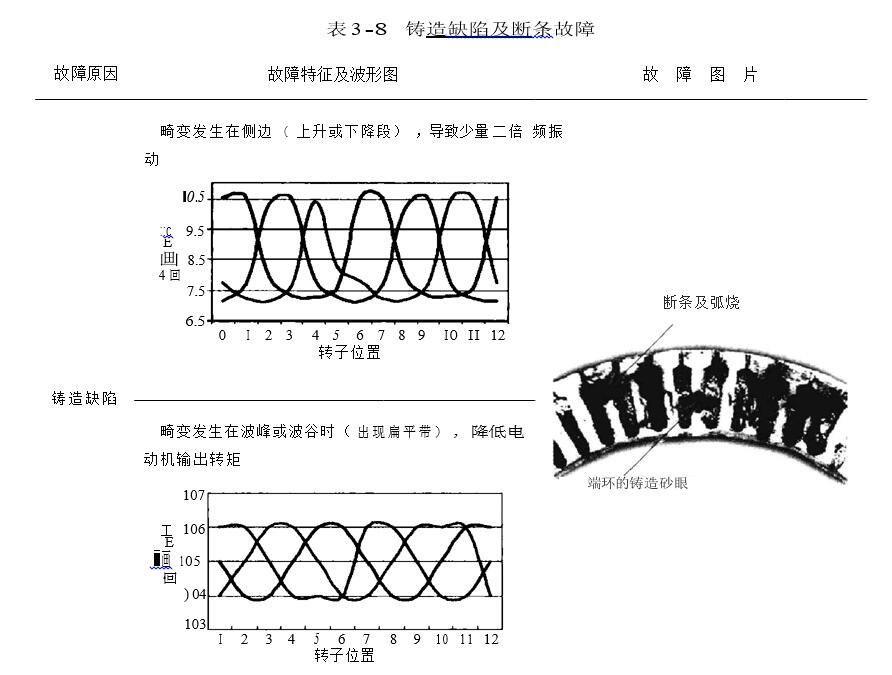

转子不同角度下的电感或阻抗测试结果，可以反映转子的故障类型：铸造缺陷或断条 ，其估值特征及波形图可参看表3 - 8。
